メンテナンスの楽なドッグプール新設工事
管理の楽なドッグプールを造って欲しい

今回のお施主様からのご要望はメンテナンスの楽なドッグプールを造って欲しい
京阪錦鯉ろ過システムでの設計です。

プールの新設工事のほか
ろ過循環システムの依頼を受けました。

工事前

工事前の環境
予定地にドッグプールを造ってほしい。その際に天気や季節に関係なく入れる全天候型のプールにしてほしい
とご希望です。

メンテが容易で、底水配管や沈殿分離槽といった管理が楽な設備が備わったプールにします。
全天候型に対応するため温室型にします。

また、住宅メーカーさんともお互い効率よく業務が遂行できるように
綿密に打ち合わせを行い、施工範囲、下水配管、電気設置場所等の確認
を行いました。

新設池の予定
15×2.5×1（深）ｍ　ドッグプール　総水量約40ｔ

沈殿分離槽・スーパーマリン併設の
京阪錦鯉濾過システムを導入

掘削

搬入経路がないためキャリーを使用し、資材搬入・残土搬出を行います。

水深が1ｍになるようにどんどん掘り進みます。

底水配管　

底水配管工事
比重の重たいアンモニア・硝酸・亜硝酸を効率よく
浄化循環させる池造りに大切な工事です。
この配管があるのと無いのとでは
浄化効率（飼育水の出来）に格段の違いが見られます。

位置決めをしたら、ポンプ車でコンクリートを打ち込みます。

慎重にまんべんなく均してゆきます。

集水ピット据付

池水は集水ピットからサイフォン現象を利用して沈殿分離槽に集水し、
ポンプアップして強制濾過機に水を循環します。
このシステムはポンプアップを開始するだけで
池底面の不純物がどんどん沈殿分離槽に集水されますので
非常に効率の良い濾過循環が可能になります。

※サイホン現象とは、2つの水槽間を管でつないだときに、管の中が水で満たされると、
2つの水槽の水位が同じになろうとする現象です。

水の中にすむ魚のおしっこやエサの食べかすは比重が重たいので池の底に沈みます。
その悪い水を沈殿槽に集約し、効率よく濾過・浄化循環するために必要です。

その為に必要な池底集水ピットユニット
集水ピットユニットがあれば池底工事が楽に効率よく工事でき、作業日数の短縮にもつながります。

底水配管工は池の底下に埋設する配管ですので、池を造ってしまってからでは大がかりな工事を必要とします。
池造りは最初が肝心といわれる所以（ゆえん）です。

型枠工事

コンクリートを流し込むための枠を作ります。
鉄筋コンクリートの建物（RC造）は、まだ柔らかいコンクリートを建物の形の「枠」に流し込んで、
その形に固まらせて作ります。このコンクリートの形を決める枠が「型枠」です。
コンクリートは固まったら元に戻りません。だから失敗すると、やり直しがききません。
型枠工事の責任は重大です。

途中で骨組みとなる鉄筋を網目状に組みます。
「鉄筋」はコンクリートと共に打設され、役目としては基礎の倒壊・ゆがみを防ぎ、
揺れなどの耐久性を高めるものとなります。
人間でいうと「骨」みたいな感じです。

ベースコンクリート打設

ベースコンクリートを打ちます。

内側の型枠を立て終え、周りを補強したら、いよいよ壁の生コン打設です。

型枠をきっちり固定していないと、型枠がコンクリート打設時の圧力により破裂してしまい、
コンクリートが辺り一体に流れてしまいます。
そうならないように、しっかり慎重に行います。

補強も念入りに行います。

生コン打設で、大活躍してくれるのが「振動バイブレーター」です
生コンを振動で、締め込み、砂利を沈め、
型枠の表面に気泡と呼んでいる小さな穴ポコを出しにくくするための機械です。
3日間しばらく養生します。

型枠をばらし終えると　キレイな水槽が現れました。

温室組み立て

雨や冬でもプールを楽しめるように全天候型に対応するため温室を建てます。

ろ過設備

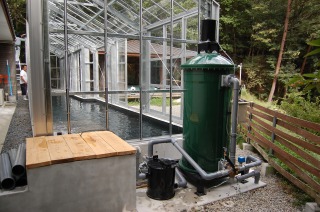

生物膜式循環濾過機スーパーマリンNEW-650設置
手間要らずの水造りを実現します。
この濾過装置には物理濾過と生物濾過を一緒に行うシステムになっており、
レバーを操作するだけで簡単に逆洗・濾材洗浄が出来るようになっております。
非常にコストパフォーマンスに優れた装置です。
既設のプールでも優れた効果を発揮します。

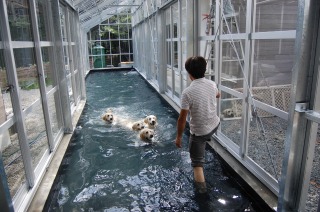

完成

京阪錦鯉濾過システム概要

バイオリアクター(生物膜式循環濾過機)はスーパーマリンNEW-650　フル装備仕様　

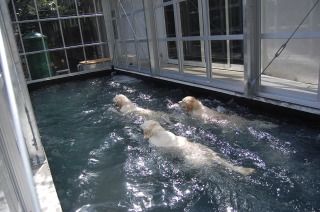

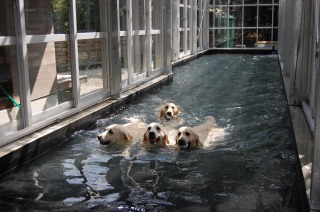

早速ワンちゃん達がダイブしていました。

ワンちゃんもよろこんでいます。

ブログでも製作工程公開中！！http://ameblo.jp/koibest/entry-12402135803.html
錦鯉飼育池
15×2.5×1（深）ｍ　ドッグプール　総水量約40ｔ　

～京阪錦鯉濾過システム概要～
循環濾過：スーパーマリンNEW-650
生物膜式循環濾過方式
循環ポンプ：750W/200V
濾過処理水経路：アクアジェット（ろ過処理水）
鑑賞池用池底集水ピットユニットPIT-580□*3基
底水配管・低水排水・沈殿分離槽（サイフォン方式）
爆気装置：アクアジェット（濾過処理水）
新水：水道水
全天候型温室仕様
設計・施工：（株）京阪水処理開発　京阪錦鯉センター

参考施工価格帯
	150～250万円
	250～350万円
	350～500万円
○	500万円以上

お施主様にも大変喜んで頂きました。
